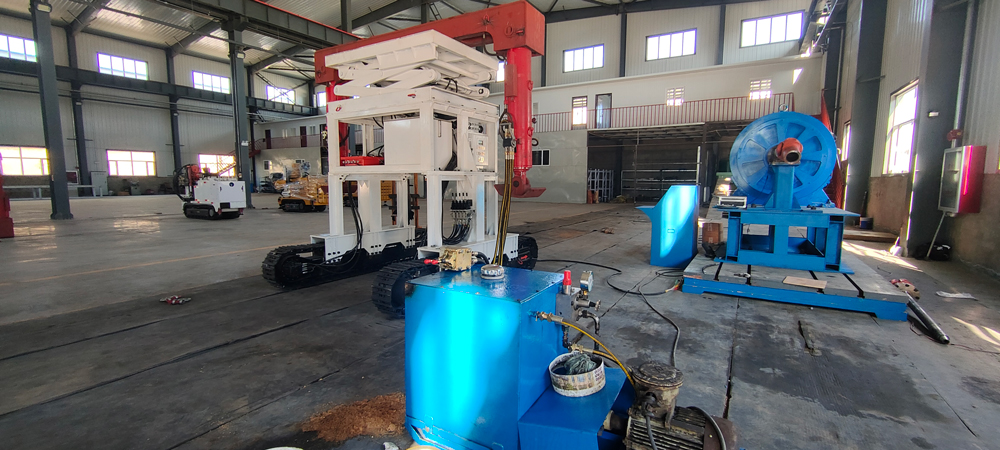

Машина для транспортировки крепежных опор
Подробнее о продукте Портальная опора гусеничного типа Гидравлический насос приводится в действие электрическим двигателем, а гидравлический двигатель приводит в действие гусеничное передвижное и подъемное устройство, которое используется для подъема, вращения и переноса портального кронштейн...
Описание
маркер
Подробнее о продукте
Портальная опора гусеничного типа
Гидравлический насос приводится в действие электрическим двигателем, а гидравлический двигатель приводит в действие гусеничное передвижное и подъемное устройство, которое используется для подъема, вращения и переноса портального кронштейна в возвратно-поступательном штреке забоя угольной шахты. Портальный кронштейн однопролетного типа, высота опоры 2.0~4.1м, ширина опоры 3.5м, начальная сила опоры 2×830кН, рабочее сопротивление 2×1600кН, прочность опоры ≥0.3МПа, вес одной рамы около 3.2 тонны, колонна двойного действия двойного расширения, диаметр цилиндра φ230/160мм, диаметр штока φ220/140мм, ход 2.1м.
Основная структура: состоит из гусеничного устройства, подъемного устройства, подвесного шасси, усиливающего кронштейна, узла управляющего клапана, а также левого и правого гусеничных кронштейнов.
Принцип работы: перемещение грузовика к нижней части портала кронштейна с помощью пульта дистанционного управления, подъемное устройство поднимается для контакта с верхней балкой кронштейна, колонна кронштейна сжимается, и подъемное устройство опускается для завершения опускания кронштейна. Вращающаяся платформа поворачивает кронштейн на определенный угол, грузовик перемещается в опорное положение, поворачивается, чтобы восстановить положение, подъемное устройство поднимается, чтобы верхняя балка кронштейна соприкоснулась с пластиной крыши, колонна расширяется до рабочего сопротивления, грузовик отделяется от кронштейна и завершает перемещение кронштейна. Процесс повторяется для последующих перемещений.
Параметры продукта
| Спортивное мероприятие | Единица | Параметрический | |
| вся машина | номинальное давление | MPa | 20 |
| Номинальный расход | L/min | 58 | |
| тяжелая техника | kg | 5000 | |
| Габаритные размеры (Д×Ш×Г) | mm | （3000x2260x2810）±50 | |
| горизонтальный крен | ° | 360 | |
| уровень звукового давления шума | dB（A） | ≤96 | |
| дорожный просвет | mm | 1407±20 | |
| Рабочая ширина устойчивой машины | mm | 2260 | |
| Минимальный радиус поворота в движении | mm | 1250 | |
| Расстояние до пульта дистанционного управления | m | 50 | |
| передвижной механизм | Тип привода | - | Гусеница с гидравлическим приводом |
| Тип тормоза | - | Отказ тормоза | |
| рабочее давление | MPa | 18 | |
| скорость движения | m/min | 12 | |
| способность к скалолазанию | （°） | ±15 | |
| Ширина опорной плиты | mm | 250 | |
| Подъемный механизм | Номинальное рабочее давление | MPa | 20 |
| Высота подъема | mm | 2060±20 | |
| Подъемная платформа, поднимающая вес | kg | 3000 | |
